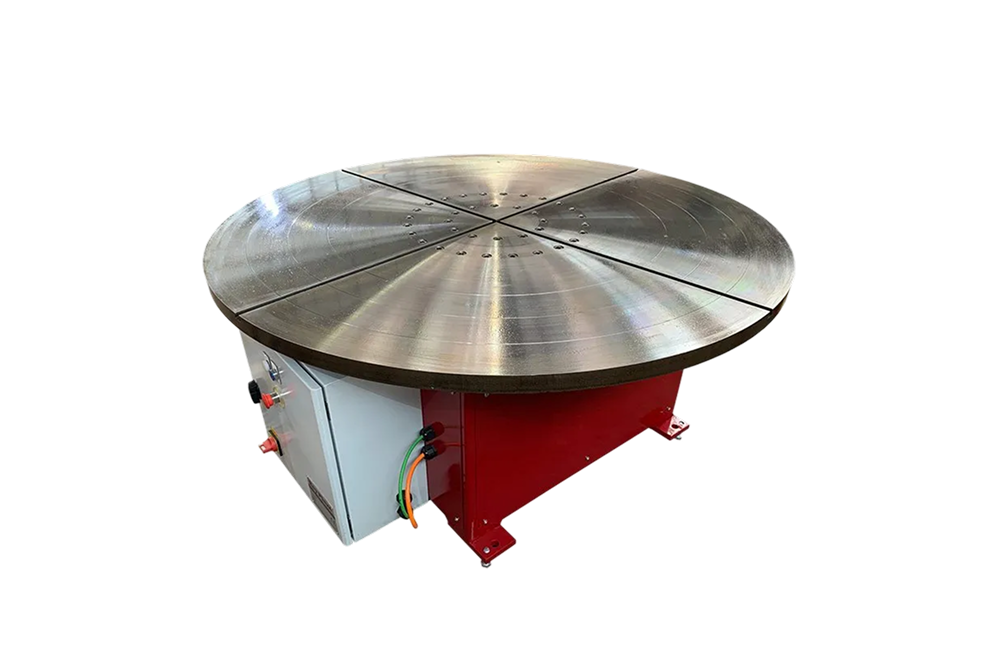

Plandrehtisch verfügen lediglich über eine Drehachse. Einsatz finden Plandrehtische meist bei hohen Bauteilen, an denen Quer- und Rundnähte angebracht werden müssen, wie z.B. dünnwandigen Silos, die stehend gefertigt werden müssen. Ein wichtiges Merkmal bei Plandrehtischen ist eine geringe Bauhöhe. Bei stark limitierten Hallenhöhen sind oftmals einige Millimeter entscheidend, ob z.B. ein vorhandener Hallenkran noch genutzt werden kann. Plandrehtische von ESSER-AUTOMATION zeichnen sich u.a. durch ein sehr kompaktes Design und einer robusten Drehkranzlagerung aus.

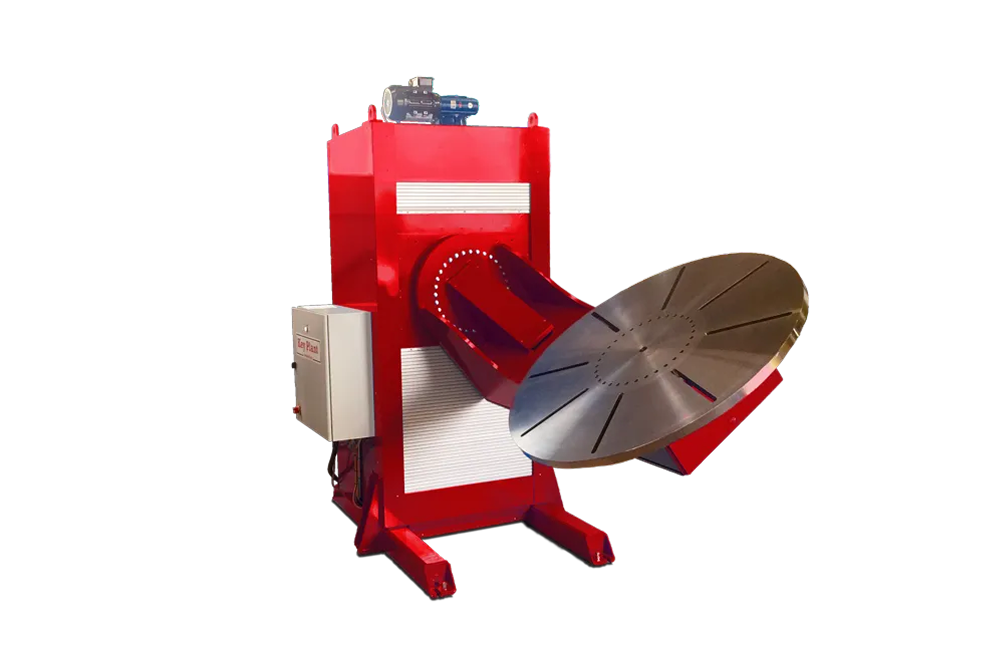

Drehkipptische verfügen über eine Planscheibe in runder oder eckiger Ausführung, die elektrometrisch gedreht und gekippt werden kann. Zusätzlich verfügen diese Positionierer auch über einen Mechanismus zum Kippen der Planscheibe. Die Kippfunktion der Kipptische erfolgt in der Regel elektromotorisch oder hydraulisch und kann bei Drehkipptischen mit geringeren Traglasten auch manuell, mittels Klemmmechanismus oder Handspindel erfolgen. Neben diesen zwei Achsen, können Drehkipptische auch mit einer zusätzlichen Achse zur Höhenverstellung ausgeführt werden. Diese kann manuell, z.B. über ein vorgegebenes Lochbild, hydraulisch oder auch elektromotorisch mittels Trapezspindel erfolgen. Neben diesen Bauformen, gibt es bei den Schweißtischen weitere Sonderformen, wie L-Positionierer oder auch Bühnen-Drehkipptische.

Kipptische, Drehkipptische und Plandrehtische werden bevorzugt eingesetzt, um Bauteile so zu positionieren., dass sie z.B. zum Schweißen oder der Montage in einer sich dafür idealen Position befinden. Mittels Spannmittelen, wie Spannklauen, Drei- oder Vierbackenfutter, Maschinenschraubstöcke etc., die in der Planscheibe vorhandenen Spannschlitze, T-Nuten und/oder Gewindelochbohrungen befestigt werden können ist es möglich, nahezu alle Werkstücke sicher zu fixieren und zu bearbeiten. Meist handelt es sich bei den Bauteilen um Stahlkonstruktionen und Schweißbaugruppen, die in eine möglichst schweißgerechte Position gebracht werden müssen. Anlagen wie Kipptische bzw. Drehkipptisch tragen erheblich zur Verbesserung der Arbeitsergonomie bei, reduzieren deutlich Nebenzeiten und Unfallgefahren, wie z.B. dem Drehen von Bauteilen mit dem Kran und sind somit ein elementarer Bestandteil einer modernen Fertigung.

Wir helfen Ihnen die ideale Anlage für Ihre Bedürfnisse zu ermitteln. Um den für Sie optimalen Drehkipptisch auswählen zu können, ist es sehr wichtig zu wissen, welcher max. Schwerpunktabstand, d.h. den Abstand des Werkstückschwerpunktes von der Planscheibenoberfläche, respektive vom Spannelement vorhanden ist. Auch sollte bekannt sein, ob der Schwerpunkt evtl. stark außermittig (Exzentrizität / außermittige Schwerpunktlage) anliegt. Gemeinsam mit dem „Fertig-Bauteilgewicht“ verfügt man dann über die Basis- Parameter zur Bestimmung der Auslegung eines Drehkipptisches oder Plandrehtisches.

Abhängig von der Anwendung ergibt sich das benötigte Drehzahlfenster. Bei welcher Drehgeschwindigkeit muss z.B. das höchste Drehmoment anliegen? Welcher Schweißprozess und welche Position werden vorzugsweise verwendet? Mit welchen Schweißströmen wird gearbeitet? Viele Parameter beeinflussen die Auswahl des Drehkipp- oder Plandrehtischs und letztendlich darüber, ob die Maschine zu einer Bereicherung Ihrer Fertigung wird oder nicht.

Nicht nur Drehkipptische finden Sie in unserem Sortiment, sondern zahlreiche andere Anlagen, wie Drehvorrichtungen und Rollenböcke. Wir unterstützen Sie gerne mit unserer langen Erfahrung bei der Auswahl des für Sie am besten geeigneten Schweißmanipulators.

ESSER-AUTOMATION verfügt über eine große Auswahl an Drehkipptischen und Plandrehtischen von 50 kg- bis 100 t Traglast. Wir verfügen ebenso über Dreiachstische mit hydraulischer Höhenverstellung in unserer Mietflotte. Diese können sowohl gemietet als auch gekauft werden. Neben den Standard-Ausführungen fertigen wir auch Drehkipptische und Automationslösungen nach Kundenvorgabe an. Dies können z.B. PLC-Programmsteuerungen, spezielle Getriebe-Übersetzungen oder auch Funkfernbedienungen sein. Durch unsere Unabhängigkeit vom asiatischen und insbesondere chinesischen Markt sind wir zudem in der glücklichen Lage, selbst bei komplexen Aufgabenstellungen hohe Qualität bei vergleichbar kurzen Lieferzeiten darstellen zu können. Lassen Sie sich jetzt beraten.

Drehkipptische sorgen für mehr Arbeitssicherheit

Exzentrische und stark ausladende Bauteile lassen sich auf einem Kipptisch, Drehkipptisch oder Plandrehtisch sicher befestigen und in eine arbeitsgerechte Position bringen. Risikoreiches Drehen, mit z.B. dem Kran oder Gabelstapler, bei denen Bauteile umschlagen und Personen schwer verletzen und zu hohen Sachschäden führen können, sind durch den Einsatz von Drehtischen vermeidbar. Drehkipptische tragen somit enorm zur Arbeitssicherheit bei.

Drehkipptische steigern die ­Effizienz

Mit Plandrehtischen und Drehkipptischen lassen sich Bauteile in eine schweiß- und arbeitsgerechte Position bringen. Durch den Wegfall der Zwangslagencharakteristik sind höhere Schweißströme und somit auch höhere Abschmelzleistungen darstellbar. Schweißarbeiten können einfach mechanisiert und reproduzierbare Ergebnisse erzielt werden. Die Qualität steigt, der Zeitaufwand kann gleichzeitig deutlich verringert werden.

Drehkipptische erhöhen die Produktqualität

Die PA-Position (Wannenlage) ist die angestrebte Ideallage für sämtliche Schweiß-Prozesse. Der Prozess ist im Vergleich zur Zwangslagencharakteristik deutlich einfacher zu kontrollieren, die Fehlerquote der Schweißarbeiten entsprechend geringer. Zudem ist mittels der Nutzung eines einfachen Stativs oftmals eine Mechanisierung möglich. Plandrehtische und Drehkipptische sind somit ein wichtiger Baustein zur Effizienz- und Qualitätssteigerung der angefertigten Produkte.

Sie suchen gebrauchte Schweißtische oder gebraucht Schweißdrehtische? ESSER-AUTOMATION bietet eine große Anzahl qualitativ hochwertiger gebrauchter Drehkipp- und Plandrehtische an. Viele der gebrauchten Schweißdrehtische können vorab auch gemietet werden. Dies ermöglicht es Ihnen, die Maschine in der Fertigung ausgiebig zu testen und dabei auch Ihre Mitarbeiter in den Entscheidungsprozess einzubinden. Sollten Sie sich zum Kauf entschließen, rechnen wir die Mietkosten auf einen mit Ihnen vereinbarten Zeitraum an. Mit dem Kauf einer ESSER-AUTOMATION Gebrauchtmaschine leisten Sie einen wichtigen Beitrag zur Ressourcenschonung und Nachhaltigkeit.
